Свойства
Смесь сухая на цементном вяжущем, безусадочная, сверхбыстротвердеющая, водоостанавливающая. Предназначена для мгновенного устранения напорной течи воды через дефекты строительных конструкций из бетона, камня и кирпича.
Соответствует Wр14 (Стоп 10), Wр12 (Стоп 60) по ГОСТ 34804-2021.
Описание
«Гидропаколь Стоп 10/Стоп 60» — готовая к применению сухая тонкодисперсная смесь, состоящая из комплекса специального цементного вяжущего и эффективных минеральных модифицирующих добавок. При затворении водой образуется пластилинообразный раствор, отличающийся сверхбыстрым схватыва-нием, который в течение 30-180 сек прочно сцепляется с основанием, создавая долговечный гидроизоляционный барьер.
В затвердевшем состоянии «Гидропаколь Стоп 10/Стоп 60» отличается повышенной адгезией, стойкостью к образованию усадочных трещин, безусадочностью, атмосферо- и морозостойкостью.
Назначение
Смесь предназначена для мгновенной остановки активных протечек воды, возникающих в поврежденных бетонных, каменных и кирпичных конструкциях от действия грунтовых, дождевых, сточных вод и пр. Выдерживает действие агрессивных сред, имеющих водородный показатель рН не менее 5,5.
Область применения
Смесь «Гидропаколь Стоп10/Стоп 60» применяется для внутренних и наружных работ и предназначена для ликвидации напорных и безнапорных течей, а также для гидроизоляции в следующих случаях:
— устранение течей через трещины, швы, стыки и технологические отверстия в бетонных, кирпичных и каменных конструкциях;
— герметизация проходов инженерных коммуникаций (трубопроводов, кабелей);
— проведение аварийных работ на трубопроводах под давлением;
— создание гидроизоляционных пломб в условиях постоянного водопритока, в том числе под водой.
Материал применяется при:
— аварийном и капитальном ремонте сооружений гражданского, промышлен-ного и специального назначения;
— строительстве и реконструкции зданий и подземных конструкций.
Расход материала
Теоретический расход смеси «Гидропаколь Стоп 10/Стоп 60» для заполнения 1 л (1 дм3) пустоты или отверстия составляет 1,8±0,1 кг. Фактический расход зависит от характера и геометрии устраняемого дефекта:
— для заполнения объемных пустот, полостей, отверстий требуется 1,7-1,9 кг/л или около 1,8 кг/дм3 (например: для заполнения отверстия диаметром 50 мм и глубиной 50 мм (объемом ~0,1 л) потребуется примерно 170-190 г смеси);
— при ликвидации трещин, швов и щелей фактический расход может быть увеличен на 15-25 % из-за шероховатости поверхности, сложной геометрии дефекта и технологических потерь при уплотнении материала;
— при ликвидации активных напорных течей расход дополнительно увеличивается, т. к. часть материала может быть вымыта потоком воды до момента схватывания. Рекомендуется производить уплотнение материала порциями.
При отсутствии весового оборудования допускается объемное дозирование из расчета ~1 кг сухой смеси на 1 литр.
Упаковка
Смесь поставляется в плотном запаянном полиэтиленовом пакете массой нетто 2 кг. По согласованию с заказчиком допускается иная форма упаковки.
Гарантийный срок хранения
Смесь сохраняет свои свойства в течение 12 (двенадцать) месяцев при условии сохранения герметичности заводской тары. Смесь может храниться при температуре -30…+50 оС. Смесь поставляется в плотных запаянных полиэтиленовых пакетах по 2 кг смеси.
Технические характеристики
| № п/п | Наименование показателя | Требования по ГОСТ 34804-2021 | Значение показателей
Стоп 10 |
Значение показателей
Стоп 60 |
| 1 | Наибольшая крупность зерна заполнителя Днаиб, мм, не более | — | 0,3 | 0,3 |
| 2 | Полный остаток на контрольном сите, % | Не допускается | Отсутствует | Отсутствует |
| 3 | Влажность сухой смеси, % по массе, не более | 0,5 % | 0,1 | 0,1 |
| 4 | Насыпная плотность, кг/м3 | — | 1000 ± 50 | 1000 ± 50 |
| 5 | Расход воды на 1 кг сухой смеси, л | — | 0,20…0,25 | 0,20…0,25 |
| 6 | Врем начала схватывания, сек, не более | Не ранее 30 сек | 40 | 60 |
| 7 | Время конца схватывания, мин, не более | Не позднее 6 мин | 2 | 4 |
| 8 | Содержание хлорид-ионов, %, не более | — | Отсутствует | Отсутствует |
| 9 | Прочность сцепления (адгезия) с основанием, МПа, не менее | — | 1,6 | 1,6 |
| 10 | Водопоглощение в течение 48 ч, % по массе, не более | — | 2,0 | 2,0 |
| 11 | Водопоглощение при капиллярном подсосе, кг*м2/ч0,5, не более | — | 0,15 | 0,15 |
| 12 | Предел прочности раствора в возрасте 24 часов (нормально-влажностные условия твердении (t = +18-20 °C, W>95%)), МПа, не менее:
— на растяжение при изгибе — при сжатии |
Не менее 5 МПа |
5,0
30,0 |
5,0 30,0 |
| 13 | Предел прочности раствора в возрасте 28 суток (нормально-влажностные условия твердения (t= + 18-20 °C, w>95%)), МПа, не менее:
— на растяжение при изгибе — при сжатии |
Не менее 15 МПа |
6,0
45,0 |
6,0
45,0 |
| 14 | Марка по водонепроницаемости | Не менее Wр6 | Wр14 | Wр12 |
| 15 | Группа сульфатостойкости по
ГОСТ Р 56687-2015 |
— | III | III |
| 16 | Расход сухой смеси на заполнение 1 л (1 дм3) пустоты, кг | — | 1,8±0,1 | 1,8±0,1 |
Расход материала
Теоретический расход смеси «Гидропаколь Стоп 10/Стоп 60» для заполнения 1 л (1 дм3) пустоты или отверстия составляет 1,8±0,1 кг. Фактический расход зависит от характера и геометрии устраняемого дефекта:
— для заполнения объемных пустот, полостей, отверстий требуется 1,7-1,9 кг/л или около 1,8 кг/дм3 (например: для заполнения отверстия диаметром 50 мм и глубиной 50 мм (объемом ~0,1 л) потребуется примерно 170-190 г смеси);
— при ликвидации трещин, швов и щелей фактический расход может быть увеличен на 15-25 % из-за шероховатости поверхности, сложной геометрии дефекта и технологических потерь при уплотнении материала;
— при ликвидации активных напорных течей расход дополнительно увеличивается, т. к. часть материала может быть вымыта потоком воды до момента схватывания. Рекомендуется производить уплотнение материала порциями.
При отсутствии весового оборудования допускается объемное дозирование из расчета ~1 кг сухой смеси на 1 литр.
Подготовка рабочей поверхности
Качественная подготовка основания является обязательным условием для создания надежного и долговечного гидроизоляционного уплотнения. Порядок работ состоит из:

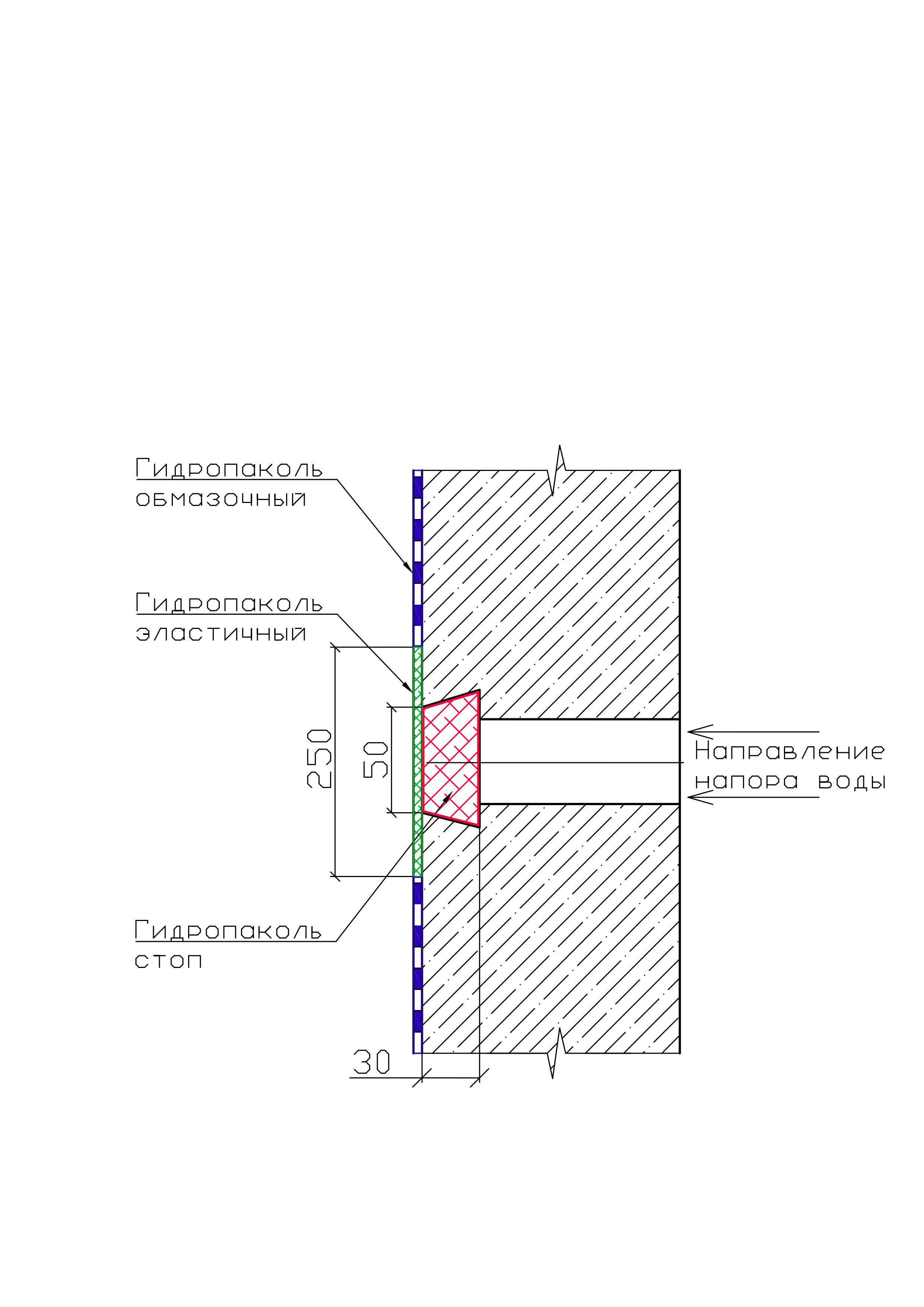

— расшивки дефекта: применяя зубило, перфоратор или шлифмашину необходимо расшить (углубить и расширить) трещину, шов или отверстие, с целью удаления слабых и разрушенных участков материала и придания дефекту форму «ласточкиного хвоста» либо конуса (шире внутрь) для создания механического замка. Минимальная глубина расчистки 30 мм (оптимально 30-50 мм);
— очистки поверхности: тщательно удалить из образовавшейся полости все рыхлые частицы, пыль, грязь, масляные пятна и остатки старых покрытий, применяя щетку с металлическим ворсом, затем обеспылить сжатым воздухом и/или промыть водоструйным аппаратом высокого давления.
— увлажнение (при необходимости): основание должно быть влажным, но без блестящей пленки свободной воды. Сильнопористые поверхности (например, старый бетон) рекомендуется обильно смочить для предотвращения преждевре-менного отбора влаги из смеси.
При работе с активными протечками увлажнение не требуется.
Порядок приготовления
Для проведения работ используют чистую емкость со сферическим дном, которая позволяет быстро и удобно выполнять смешивание. Рекомендуемое количество чистой воды (200-250 мл воды на 1 кг смеси) наливают в чистую емкость, добавляют смесь и в течение не более 30 сек начинают интенсивно перемешивать до пластилиноподобного состояния раствора. Работы выполнять без промедления. Вторичное добавление воды к готовому раствору не допускается. Как правило, объем замеса незначителен (не более 400 г), поэтому смешивание удобнее всего выполнять вручную в резиновых перчатках. Работы со смесью выполнять при температуре окружающей среды не ниже +5 оС.
Порядок нанесения
Нанесение на локальные течи: приготовленную порцию раствора поместить на ладонь и с сильным усилием вдавить в место активной протечки. Удерживать давление в течение 40-60 сек до начала схватывания материала. О начале реакции свидетельствует заметное тепловыделение.
Обработка множественных протечек («стена плача»): для поверхностей с множественными мелкими просачивания-ми наносить смесь на сухую поверхность интенсивными втирающими движениями, что позволит механически закупорить капиллярные каналы и остановить фильтрацию воды.
При необходимости увеличения сроков схватывания смеси целесообразно использовать воду, охлажденную льдом.
Для ускорения затвердевания раствора рекомендуется затворять сухую смесь
подогретой водой с температурой +40….+60 оС. Все температурные регулировки должны осуществляться исключительно на этапе затворения смеси.
Уход за свеженанесенным раствором
Оптимальная температура применения смесей «Гидропаколь Стоп 10/Стоп 60» составляет +5…+35°С. В течение 24 часов участок с нанесенным раствором поддерживать во влажностном состоянии путем укрытия его водонепроницаемыми пленочными материалами и не допускать механического повреждения раствора. Поддерживать температуру твердения раствора не ниже +5 оС.
Для обеспечения долговременной защиты и предотвращения повторных протечек рекомендуется выполнить сплошное обмазочное гидроизоляционное покрытие. После устранения активной протечки поверхность должна быть очищена от загрязнений и просушена. На заделанный шов, место протечки или всю поверхность основания нанести смесь «Гидропаколь эластичный однокомпонентный» согласно технической документации. Дальнейшие ремонтные и отделочные работы допускается производить после полного высыхания и набора прочности гидроизоляционного слоя.
Меры предосторожности
При взаимодействии смеси «Гидропаколь Стоп10/Стоп 60» с водой создается щелочная среда, что предусматривает использование индивидуальных средств защиты: очки для глаз и резиновые перчатки для рук. При попадании раствора на кожу или в глаза немедленно их промыть обильным количеством воды.
Упаковка
Смесь поставляется в плотном запаянном полиэтиленовом пакете массой нетто 2 кг. По согласованию с заказчиком допускается иная форма упаковки.
Гарантийный срок хранения
Смесь сохраняет свои свойства в течение 12 (двенадцать) месяцев при условии сохранения герметичности заводской тары. Смесь может храниться при температуре -30…+50 оС. Смесь поставляется в плотных запаянных полиэтиленовых пакетах по 2 кг смеси.
