Свойства
BARS® ACRY INJ 2К Трёхкомпонентный низковязкий акрилатный инъекционный состав
Описание материала
Материал BARS® ACRY INJ 2К треххкомпонентный инъекционный состав низкой вязкости на основе акрилатных смол. BARS® ACRY INJ 2К обладает повышенной эластичностью и водонепроницаемостью. Низкая вязкость материала обеспечивает высокую проникающую способность в полости конструкции.
Назначение материала
BARS® ACRY INJ 2К предназначен для инъекционного нагнетания под давлением в свободное пространство бетонных и каменных конструкций с активным водопоявлением, в т.ч. подвергающихся динамическим воздействиям.
Область применения
✓ Герметизация и заполнение трещин, швов, внутренних пустот в конструкциях из бетона и камня с активным водопроявлением (в том числе, подверженных деформациям);
✓ Гидроизоляция труднодоступных мест сооружения;
✓ Стабилизация подвижных и размываемых грунтов для предотвращения осадочных трещинообразований фундаментов, усадок зданий, строительных опорных конструкций;
✓ Ликвидация геологических осложнений, возникающих при бурении и эксплуатации геологоразведочных, нефтяных и газовых скважин;
✓ Устранение водопроявлений в сооружениях с рулонной мембранной гидроизоляцией, ремонт повреждённых секций мембран, ограниченных гидрошпонками, через аварийные системы инъекционных трубок;
✓ Устройство противофильтрационного экрана методом инъекции за конструктив.
Преимущества
✓ Эластичная гидроизоляция – после полимеризации образуется высокоэластичный материал);
✓ Низкая вязкость не полимеризованного материала обеспечивает высокую проникающую способность в трещины с раскрытием от 0,4 мм;
✓ Возможность регулирования скорости полимеризации.
✓ Стойкость к биокоррозии, не подвержен к прорастанию микроорганизмов;
✓ Высокая эластичность;
✓ Высокая устойчивость к кислым и щелочным растворам, а также к большинству органических растворителей;
✓ Не применяется для устранения напорных течей;
✓ Удобное соотношение компонентов по объему, в пропорции 1:1, работы выполняются двухкомпонентными инъекционными насосами.
Упаковка материала
BARS® ACRY INJ 2К поставляется комплектами по 22,5кг: компонент «А1» — пластиковая тара — 21,40 кг; компонент «А2» — пластиковая тара — 0,80 кг; компонент «Б2» — пластиковая тара — 0,30 кг. .
Гарантийный срок хранения
В оригинальной заводской упаковке – 6 месяцев с даты производства, указанной на этикетке. Для сохранения надлежащего качества материал Стр. 4 из 3 следует хранить герметично закрытым. Не допускается хранение под воздействием прямых солнечных лучей и атмосферных осадков, а также вблизи источников нагрева. Состав должен храниться в хорошо проветриваемом помещении при температуре +5…+35 оС и влажности не более 80 %.
Технические
характеристики
Внешний вид компонентов:
«А1» Акрилатная смола – жидкость голубого цвета;
«А2» Катализатор – бесцветная жидкость;
«Б2» Инициатор реакции – порошок белого цвета;
Вязкость компонентов: «А1» — 40,0 мПа*с; «А2» — 1,5 мПа*с; «Б» — 4-6 мПа*с;
Плотность А+Б – 1,1г/см3
;

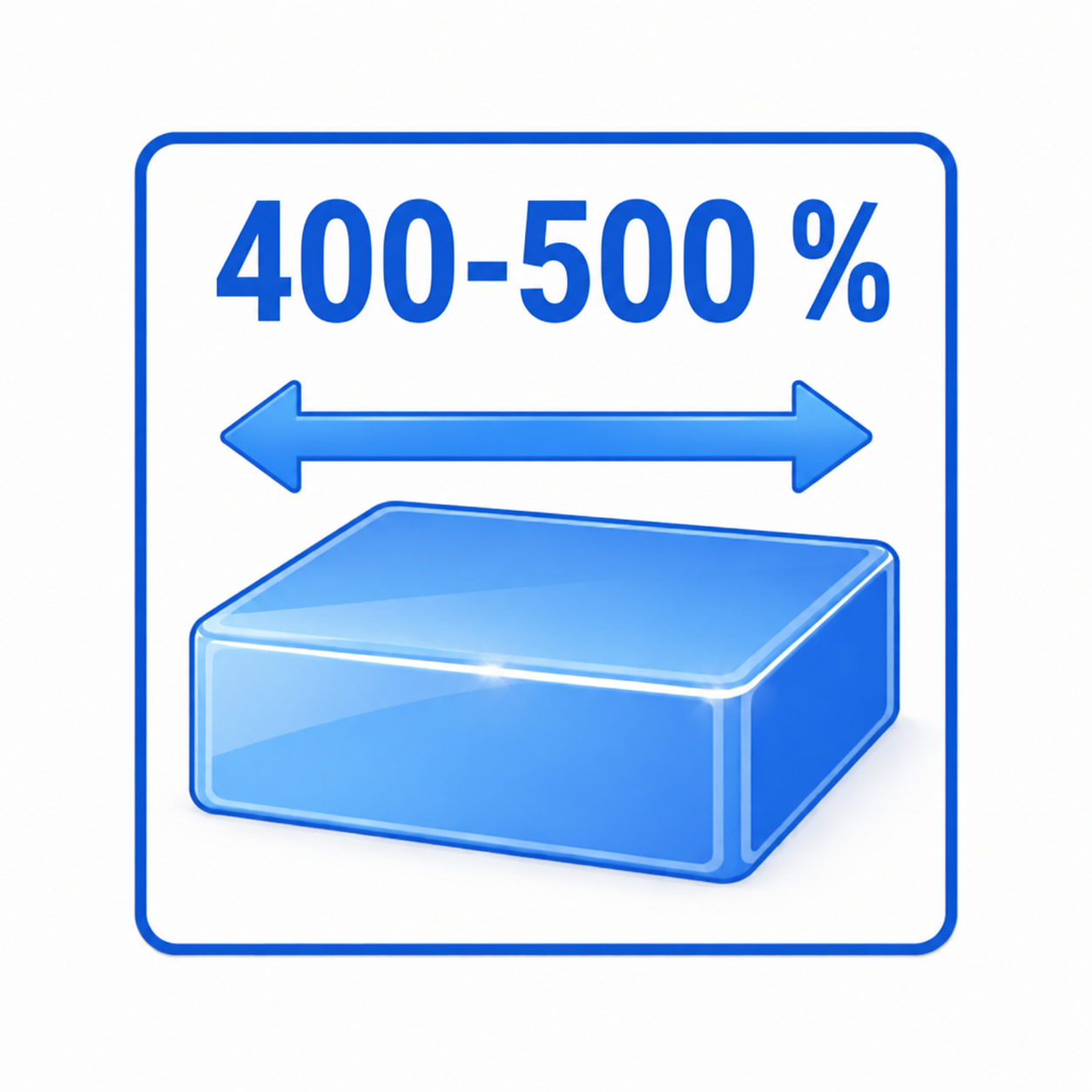

Удлинение при разрыве — 400-500%;
Увеличение в объёме при разбухании, по массе – 30%;
Увеличение в объёме после циклов намокания/высыхания, по массе – 30%;
Водонепроницаемость при давлении — 2 *105 Па
Подготовка рабочей поверхности
Перед выполнением работ по нагнетанию инъекционного состава поверхность конструкции необходимо очистить от разрушенного бетона, штукатурного раствора, жировых пятен, остатков краски и иных отделочных ослабленных материалов, которые могут помешать инъекционным работам и ухудшить качество омоноличивания. Далее следует заделать открытые трещины, раковины и каверны быстротвердеющим ремонтным составом. При активном поступлении воды эти дефекты следует герметизировать сверхбыстротвердеющим материалом. К этапу подготовки также относится просверливание отверстий по обе стороны от трещины под углом 30-45 град на 2/3 толщины конструкции и установление унифицированных металлических инъекторов (пакеров). Отверстия с пакерами должны быть расположены на расстоянии 10-30 см друг от друга с соблюдением шахматного порядка. Перед нагнетанием отверстия следует продуть сжатым воздухом от пыли и остатков бурения. Подготовка раствора «А» Перед смешиванием компонентов «А1» и «А2» необходимо перемешать компонент «А1» в течение 1 минуты или тщательно встряхнуть канистру. После этого необходимо добавить компонент «А2» в полном объеме. Смешивание компонентов «А1» и «А2» необходимо проводить с помощью низкоскоростной электрической или пневматической мешалки (300 — 400 об/мин) не менее 3 — х минут, пока не получится однородная смесь. Подготовка раствора «Б» В зависимости от требуемой скорости реакции, по таблице подбора определяется необходимое количество инициатора «Б2». Налить в подходящую емкость чистую водопроводную воду, в объеме 19,0 литров, после этого добавить в воду компонент «Б2» в нужной пропорции и перемешать до полного растворения. Смешивание компонента «Б2» с водой необходимо проводить с помощью низкоскоростной электрической или пневматической мешалки (300 — 400 об/мин) не менее 3 — х минут. После приготовления рабочих растворов необходимо выполнить тест на скорость гелеобразования для определения времени реакции в фактических климатических условиях объекта. Перед началом инъектирования требуется выполнить повторное перемешивание растворов «А» и «Б» в таре. Растворы «А» и «Б» смешиваются в смесительной головке инъекционного пистолета двухкомпонентного инъекционного насоса непосредственно перед подачей в инъекционный пакер. Подготовленные растворы «А» и «Б» необходимо выработать в течении 4 — х часов.
ВНИМАНИЕ! Тара, дозирующие ёмкости и перемешивающие приспособления для приготовления раствора «А» и раствора «Б» должны быть отдельными. Применение тары или перемешивающих приспособлений из чёрного металла – запрещено. Условия проведения работ Материал готов к применению. Работы по устранению водопроявлений следует производить при температуре окружающей среды и основания не ниже +5 °С. Температура компонентов материала и воды перед применением должна быть не ниже +10 °С, в противном случае необходимо обеспечить их нагрев в тёплом помещении. Оптимальная температура компонентов и воды перед инъектированием +20 °С (±2 °С).
Внешний вид компонентов: «А1» Акрилатная смола – жидкость голубого цвета; «А2» Катализатор – бесцветная жидкость; «Б2» Инициатор реакции – порошок белого цвета; Вязкость компонентов: «А1» — 40,0 мПа*с; «А2» — 1,5 мПа*с; «Б» — 4-6 мПа*с; Плотность А+Б – 1,1г/см3 ; Удлинение при разрыве — 400-500%; Увеличение в объёме при разбухании, по массе – 30%; Увеличение в объёме после циклов намокания/высыхания, по массе – 30%; Водонепроницаемость при давлении — 2 *105 Па.
Приготовление материала: Соотношение компонентов Раствор «А» : Раствор «Б» (1:1) по объёму Смешанный материал Раствор «А» Раствор «Б» Компоненты «А1» + «А2» Вода + «Б2» По объему 19,0 л 19,0 л По весу 21,40 + 0,80 кг 19,0 + 0,30 кг Подбор количества компонента «Б2»* Концентрация «Б2» в воде по массе
Количество воды
Количество компонента «Б2» Время гелеобразования 0,2 % 19кг 0,04кг ~ 5 мин 50 сек 0,5% 0,1кг ~ 2 мин 20 сек 1% 0,2кг ~ 1 мин 10 сек 1,6% 0,3кг ~ 45 сек
Тестовое нанесение
Перед основным производством работ рекомендуется выполнить тестовое нагнетание BARS® ACRY INJ 2К, которое позволит достоверно определить правильность настройки 2К-насоса, консистенцию смеси, используемые инструменты и приспособления, а также оценить слаженность работы бригады рабочих. Для этого на объекте следует выделить участок протяженностью 0,5-1 п.м, на котором выполняется весь комплекс работ предусмотренных проектом. По всем возникающим вопросам обращаться в техническую поддержку завода-изготовителя.
Меры предосторожности
При работе с BARS® ACRY INJ 2К необходимо соблюдать требования безопасности. При работе использовать средства индивидуальной защиты: спецодежда, защитные очки, резиновые перчатки. При попадании на открытые участки кожи BARS® ACRY INJ 2К необходимо удалить бумажными салфетками, смоченными в ацетоне. Далее промыть кожу горячей водой с мылом и смазать жирным кремом. Упаковка материала BARS® ACRY INJ 2К поставляется комплектами по 22,5кг: компонент «А1» — пластиковая тара — 21,40 кг; компонент «А2» — пластиковая тара — 0,80 кг; компонент «Б2» — пластиковая тара — 0,30 кг.
